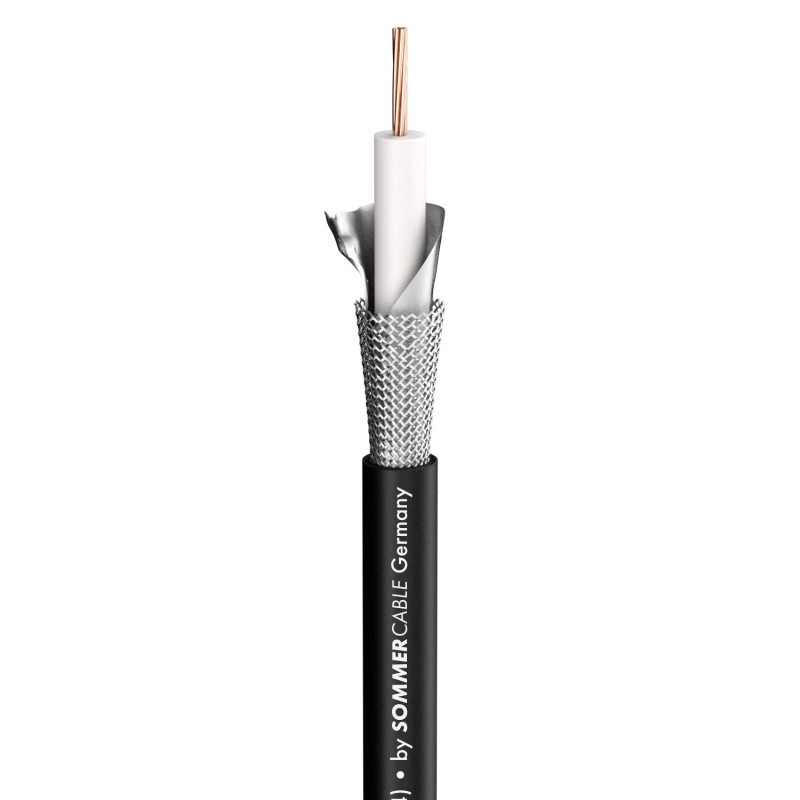

Cavo Video SDI 4k, 12G HDTV SC-Vector Plus, al metro, Sommer Cable, nero

Il prezzo è al metro

Cavo Video 12G HD-SDI HDTV 4K, Sommer Cable SC-Vector Plus; 1 x 1,20; PVC Ø 6,95 mm; nero

Tipo di Cavo Flessibile mobile, Colore esterno: nero

Questo è il campo di trasmissione di SC-Vector Plus 1.2/5.0, perché con le sue dimensioni speciali e la sua costruzione è stato progettato per applicazioni HD-SDI a lunga distanza. Anche come cavo analogico è già piuttosto sorprendente: è possibile trasmettere segnali video su distanze fino a 1000 m e come cavo SDI può essere utilizzato per distanze fino a 600 m. L'SC-Vector Plus 1.2/5.0 ha un'eccellente schermatura al 100% fatta di una rete di rame stagnata più una lamina AL/PT.

Il cavo è molto flessibile e adatto anche per l'uso mobile su un avvolgicavo. Con HD-SDI il raggio di trasmissione dipende dal bitrate utilizzato (compresso o non compresso). A 1,485 Gb/s (non compresso) il valore di smorzamento viene sfruttato a metà del bitrate (720 MHz). La lunghezza del cavo raggiungibile a un valore di smorzamento <30 dB è considerata un parametro rilevante.

Vantaggi:

• Eccellenti valori di smorzamento per lunghe distanze fino a 1000 m

• Guaina esterna robusta e resistente, arrotolabile

Applicazione:

• Trasmissione digitale HD/SDI a lunga distanza

• Cablaggio per eventi sportivi e grandi eventi televisivi; Tecnologia OB van

• SC-Vector Plus;  1 x 1,00; PVC Ø 6,95 mm,

• Connettore Consigliato: "Neutrik NBNC75BWU13"

• Compatibile con SDI e HD-SDI

• Impedenza: 75 Ohm

• Filo di rame conduttore interno Ø 1,20 mm

• Diametro della guaina del cavo: 6,95 mm

massimo risoluzione:

• 12G-SDI 4K fino a 75 metri 4K - 2160p @60 Hz

• 6G-SDI 4K fino a 111 metri - 2160p @50Hz

• 3G-SDI Ultra HD 1080p@60Hz a 162 metri - 2160 @30Hz

vantaggi:
- Bassi valori di smorzamento per lunghe distanze

Dati tecnici:
- Proprietà: digitale 75 Ω
- Proprietà: 12G-SDI
- Proprietà: rame privo di ossigeno OFC
- Proprietà: analogico
- Proprietà: SDI
- Area di applicazione: installazione
- Area di applicazione: mobile esterno / interno
- Area di applicazione: ELA 100 V
- Area di applicazione: Studio / Broadcast
- Applicazione: cavo video

- Materiale del rivestimento: PVC
- involucro Ø: 6,95 mm
- Conduttore interno (video): 0,88 mm²
- Ø conduttore interno (video): 1,2 mm
- AWG (video): 18
- Schermatura: AL / PT-foil + treccia di rame stagnata 80%
- Ø filo di rame (video): 1,0 mm
- Materiale di isolamento del conduttore: Gas iniettato-PE
- Ø di isolamento del conduttore: 5,0 mm
- Peso per 1 m: 55 g
- Resistente ai raggi UV: sì
- Carico di incendio per m: 0,2 kWh
- Fattore di schermatura: 100%
- Fattore di velocità: 0,8
- Temperatura min .: -30 ° C
- Temperatura massima: 70 ° C
- Cavo di capacità / schermo elettrico a 1m (video): 52 pF
- Impedenza: 75 Ω
- Fca

Nome cavo:      SC-Vector Plus

Proprietà:           Analogico , Digitale 75 Ω , OFC rame privo di ossigeno , SDI

Campo di applicazione:             ELA 100 V , Installazione , Mobile esterno/interno , Studio/Trasmissione

Applicazione:  cavo video - Colore:      nero

Costruzione:    1x02YS(ST)CH1,2/5,0     -      Materiale della giacca:     PVC

Ø del cavo esterno  [mm]:         6,95    -       spessore guaina esterna Ø ["]:         0,2736

Numero di canali (video):    1          -          Conduttore interno:   1

Conduttore interno (video):      1

Conduttore interno (video) [mm²]:        0,88

Conduttore interno (video) [sqin]:         0,0014

Ø conduttore interno (video) [mm]:     1,20

Conduttore interno Ø (video) ["]:            0,0472

AWG (video):    18

Schermatura:  Lamina AL/PT + treccia di rame stagnata all'80%

Fattore di schermatura [%]:      100

Fili di rame (video):        7

Ø del filo di rame (video) [mm]:              0,40

Ø del filo di rame (video) ["]:     0,0157

Materiale isolante del conduttore:        Schiuma / Pelle-PE

Isolamento del conduttore Ø [mm]:    5,00

Isolamento del conduttore Ø ["]:           0,1969

Peso per 1 m [g]:             52,86

Carico di incendio per m [kWh]:             0,2

Variante di stile:              girare

Fattore di velocità:         0,8 , 0,82

Temperatura minima [°C]:         -10

Temperatura massima [°C]:     80

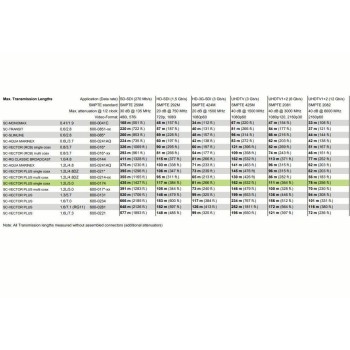

Lunghezza massima di trasmissione (SMPTE 425M, 3G) (senza connettori) [m]:         160 , 162

Lunghezza massima di trasmissione (SMPTE 2081, 6G) (senza connettori) [m]:          110 , 111

Lunghezza massima di trasmissione (SMPTE 2082, 12G) (senza connettori) [m]:       75 , 78

Capacità filo/schermo elettrico a 1 m (video) [pF]:      52

Capacità filo/schermo elettrico a 1 piede (video) [pF]:               15.8496

Smorzamento a 50 MHz (100 m e 20° C) [dB]: 4,5

Smorzamento a 50 MHz (100 piedi e 20 °C / 68 °F) [dB]:            1.3716

Smorzamento a 200 MHz (100 m e 20° C) [dB]:              8,6

Smorzamento a 200 MHz (100 piedi e 20 °C / 68 °F) [dB]:         2.6213

Smorzamento a 470 MHz (100 m e 20° C) [dB]:              13,4

Smorzamento a 470 MHz (100 piedi e 20 °C / 68 °F) [dB]:         4.0843

Smorzamento a 862 MHz (100 m e 20° C) [dB]:              18,2

Smorzamento a 862 MHz (100 piedi e 20 °C / 68 °F) [dB]:         5.5474

Smorzamento a 1000 MHz (100 m e 20° C) [dB]:           19,9

Smorzamento a 1000 MHz (100 piedi e 20 °C / 68 °F) [dB]:      6.065

Smorzamento a 1485 MHz (100 m e 20° C) [dB]:           24,5

Smorzamento a 1485 MHz (100 piedi e 20 °C / 68 °F) [dB]:      7.4676

Smorzamento a 1750 MHz (100 m e 20° C) [dB]:           26,7

Smorzamento a 1750 MHz (100 piedi e 20 °C / 68 °F) [dB]:      8.1382

Smorzamento a 2150 MHz (100 m e 20° C) [dB]:           29,9

Smorzamento a 2150 MHz (100 piedi e 20 °C / 68 °F) [dB]:      9.1135

Smorzamento a 3000 MHz (100 m e 20° C) [dB]:           35,9

Smorzamento a 3000 MHz (100 piedi e 20 °C / 68 °F) [dB]:      10.9423

Smorzamento a 6000 MHz (100 m e 20° C) [dB]:           51,5

Smorzamento a 9000 MHz (100 m e 20° C) [dB]:           63,5

Smorzamento a 12000 MHz (100 m e 20° C) [dB]:        73,5

Impedenza [Ω]:               75

Resistenza del conduttore per 1 km [Ω]:            20 , 21

Resistenza dello schermo per 1 km [Ω]:             11

BPVo-Euroclasse:         FCA
